Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 06 Mar 2011, 02:01

Bon voila, je remets en route le JC20 (celui que j'avais démonté en petits morceaux).
Cet apres midi nettoyage du cadre au karcher + gazoil + decap four + nettoyant freins pour les endroits vraiment tres tres sale.

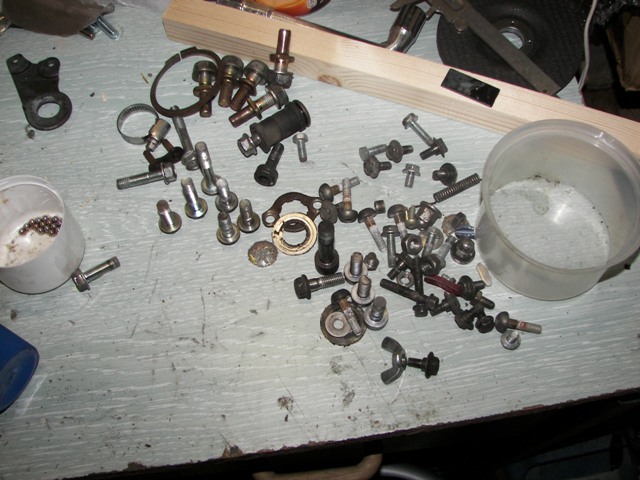

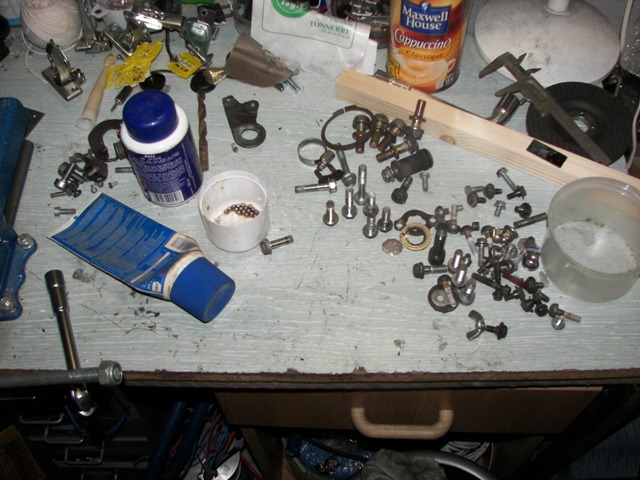

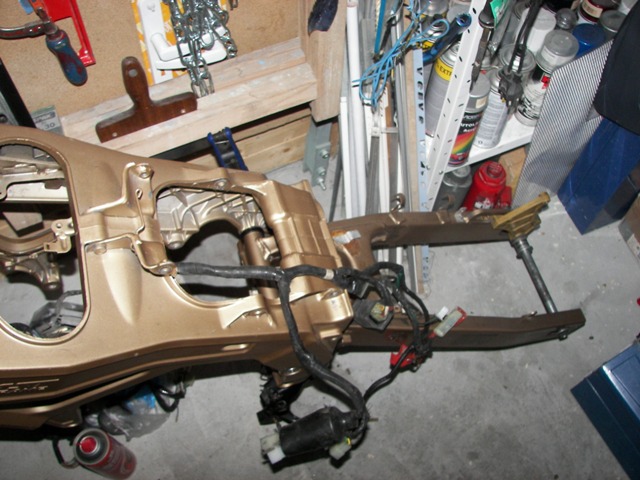

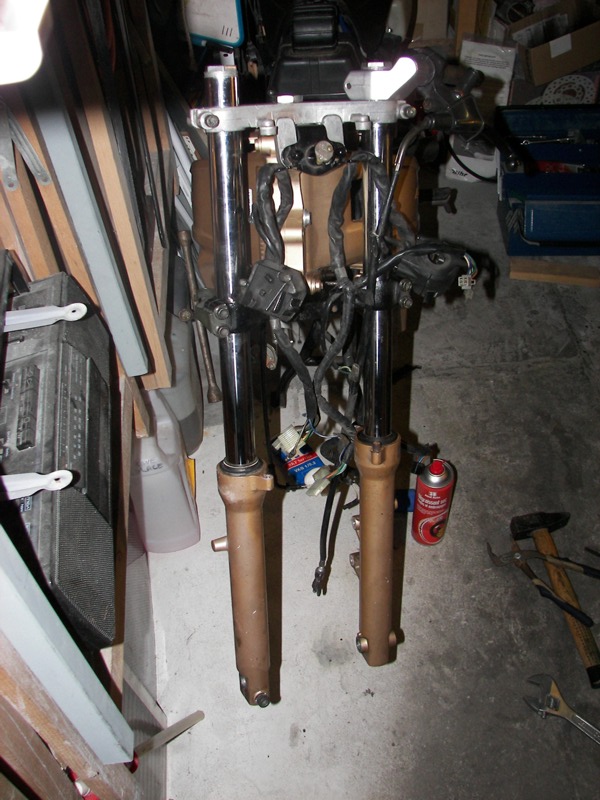

Ce soir réassemblage de la fourche, du bras oscillant et de la béquille centrale. (avec un gros décrassage des pieces)

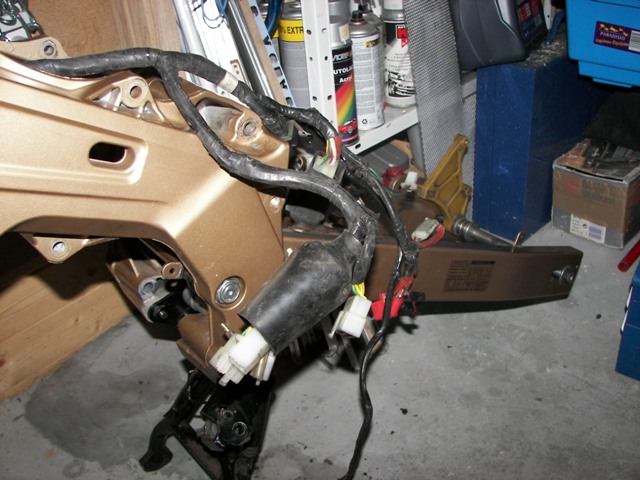

Passage du faisceau.
les photos sont en cours.
Pour le moment je remonte avec les pieces que j'ai je changerais les pieces d'usure apres et repeindrais quelques pieces qui commence à souffrir niveau peinture.

Pieces à changer:
Disques AV et AR En cours
Plaquette Av et AR En cours
Etrier av: En cours
Roulement de colonne : Monté
Huile de fourche en 15 W: En cours

Pièces à repeindre:
Bras oscillant
Bas de carénages ( Sabot) : REPEINT

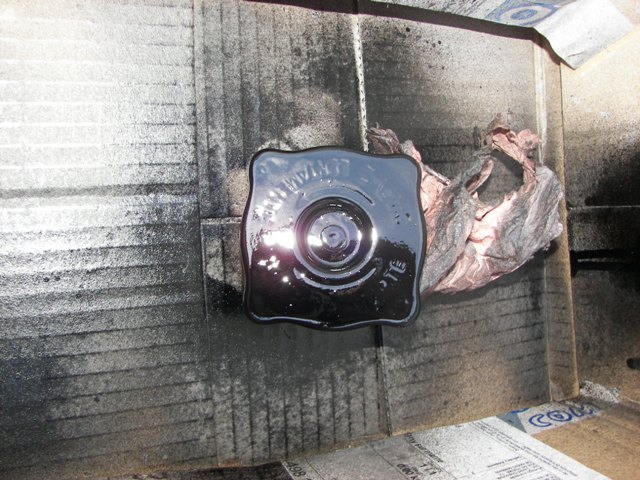

Bouchon de remplissage d'eau : REPEINT

Pièces neuves:
Amortisseur
HM
Pneu avant BT39
Last edited by mrbrikolage on 08 Jun 2011, 22:22, edited 8 times in total.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 pas à pas.......

Unread post by mrbrikolage » 06 Mar 2011, 02:01

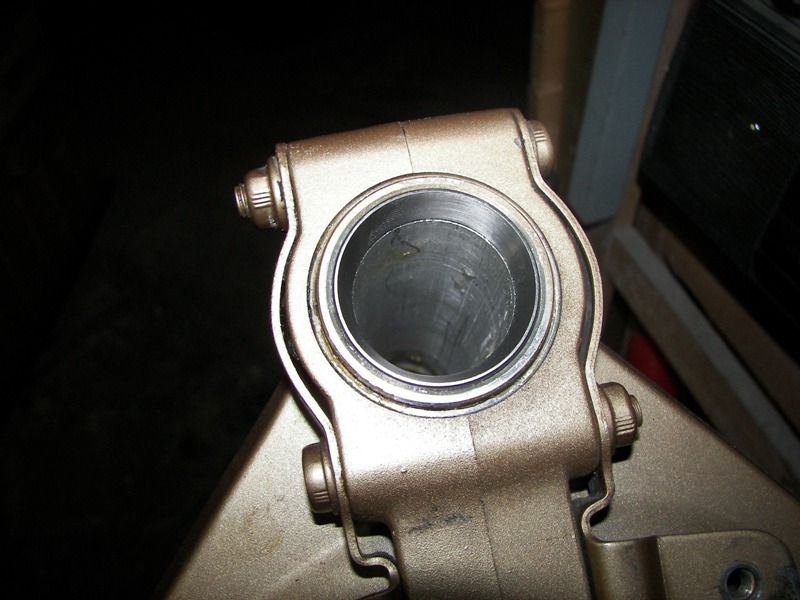

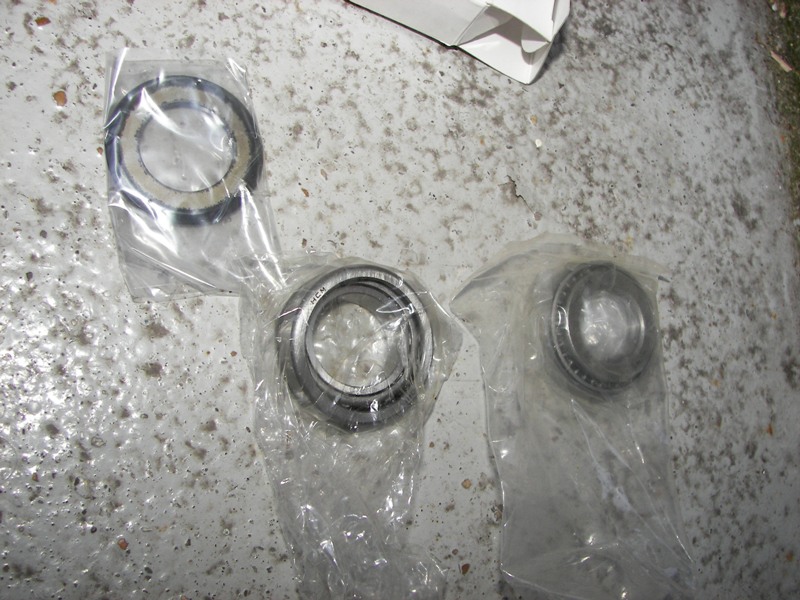

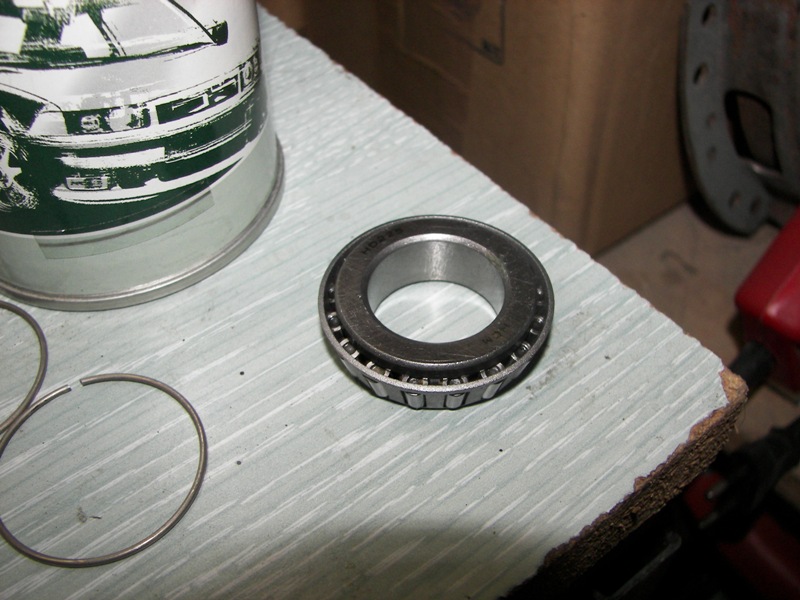

Roulement conique de té de fourche: cotes 41x22.5x12.5 et 41x24x12.5
Qui peut me confirmer ça ?
Last edited by mrbrikolage on 07 Mar 2011, 16:42, edited 1 time in total.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 pas à pas.......

Unread post by mrbrikolage » 06 Mar 2011, 02:01

Modifications à venir:
Moteur:
Améliorer le refroidissement ( Ventilateur radiateur ????)
Admission (Cornet ou modification BAA)
Carbu (modification de l'actuel (gicleurs) ou chgt par un taille plus grosse)

Partie cycle:
- Adaptation Roue AR JC22 (17" au lieu du 18")
- Etrier frein plus gros (?????)

Carénage:
- Couper les carénage au niveau du réservoir ou adapter un autre réservoir ?????
Last edited by mrbrikolage on 23 Mar 2011, 11:51, edited 5 times in total.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 pas à pas.......

Unread post by mrbrikolage » 06 Mar 2011, 02:02

Modifications déjà effectuées:

Moteur:
- Clapets carbones
- Bougie irridium BR9eix
- Culasse compressée 15/1 (JC20 ou Jc22)

Partie Cycle:
- MC GPZ500
- Durite Avia
Last edited by mrbrikolage on 23 Mar 2011, 11:52, edited 4 times in total.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
krauthaker
Légende
Posts: 2697
Joined: 25 Oct 2009, 21:22
Moto: Honda 125 Nsr 1989
honda 600 cbr 1992
Location: saint mamet la salvetat 15220

Re: Remontage NSR JC20 pas à pas.......

Unread post by krauthaker » 06 Mar 2011, 02:03

ta le clavier bloquer mister brico :wink:
rieNSR de courrir il faut partir a bloc

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 pas à pas.......

Unread post by mrbrikolage » 06 Mar 2011, 02:46

non :mrgreen:
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 pas à pas.......

Unread post by mrbrikolage » 06 Mar 2011, 02:49

Tiens je cherche un roulement de colone conique à aiguille, je sais que ça existe pour JC22 mais pour JC20 ?????
j'en ai vu sur Ebay mais je suis pas sur du coup. si vous avez des infos.
Pareil pour les disques si vous avez des bonnes adresses je cherche du wave ou de l'équivalent à l'origine.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 08 Mar 2011, 00:20

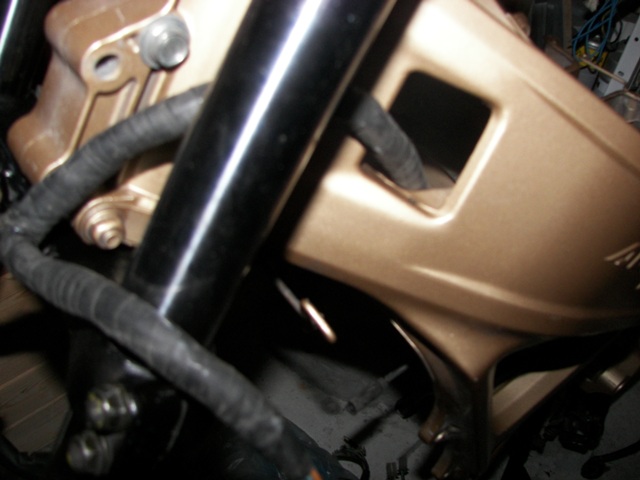

Je crois que les cables ne passent pas par la

Quand on regarde, ça tient par pas grand chose un nsr


le beau jeu de légo. :mrgreen:



Prochaine étape:

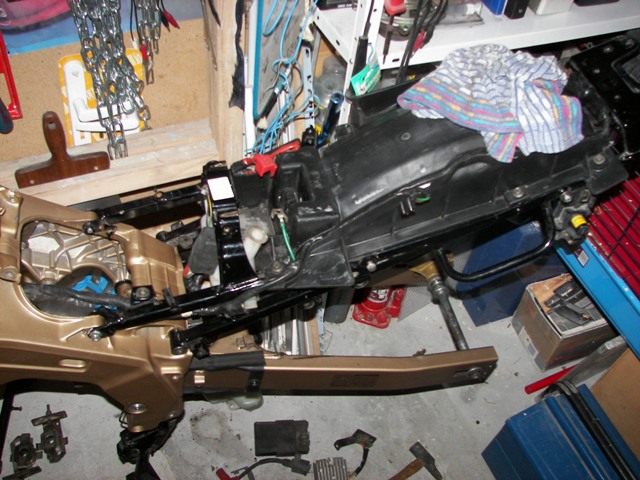

Nettoyage boucle Ar + remontage
passage du faisceau

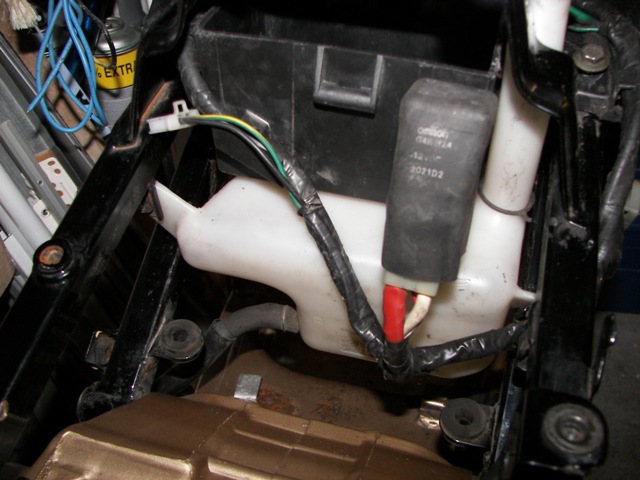

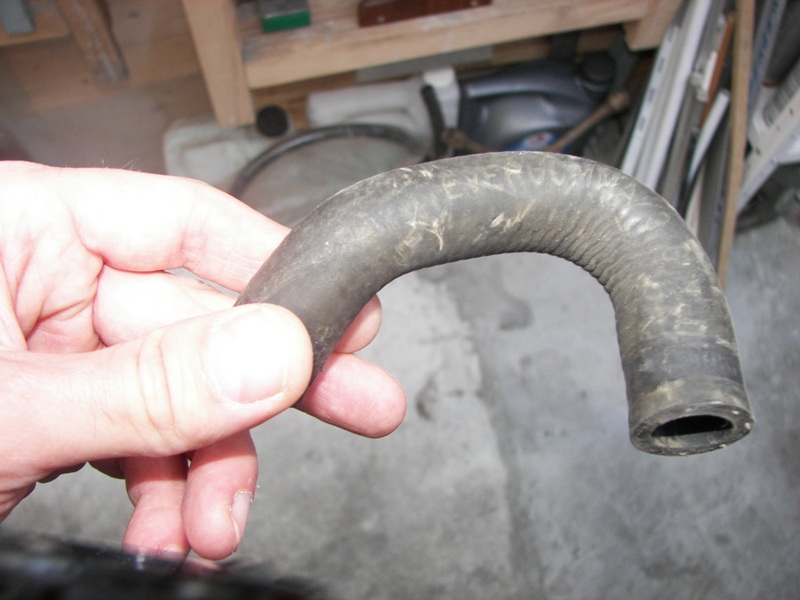

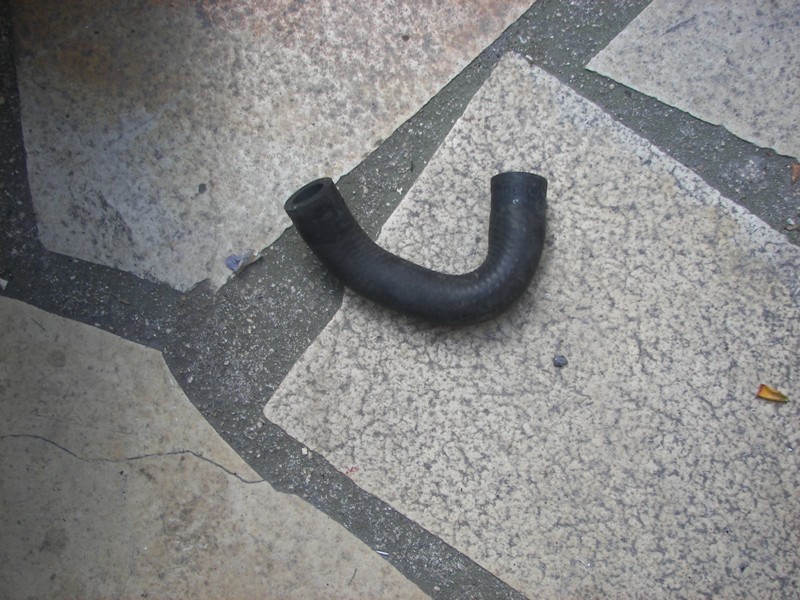

Nettoyage bocal huile + remontage
et le passage de roue.

et quelque éléments dans le cadre: cdi, bobine, moteur pas à pas.... etc...
Last edited by mrbrikolage on 23 Mar 2011, 11:53, edited 1 time in total.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 10 Mar 2011, 01:31

Ce soir nettoyage de la boucle Ar et remontage

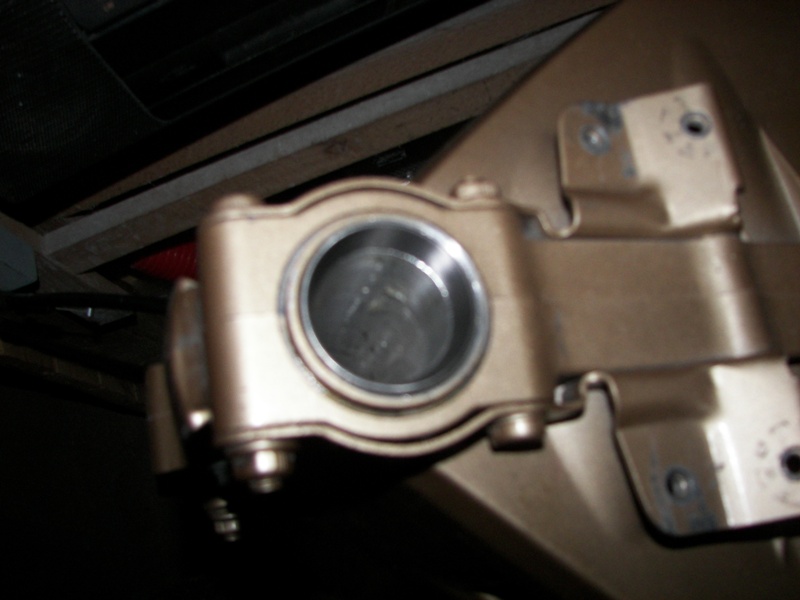

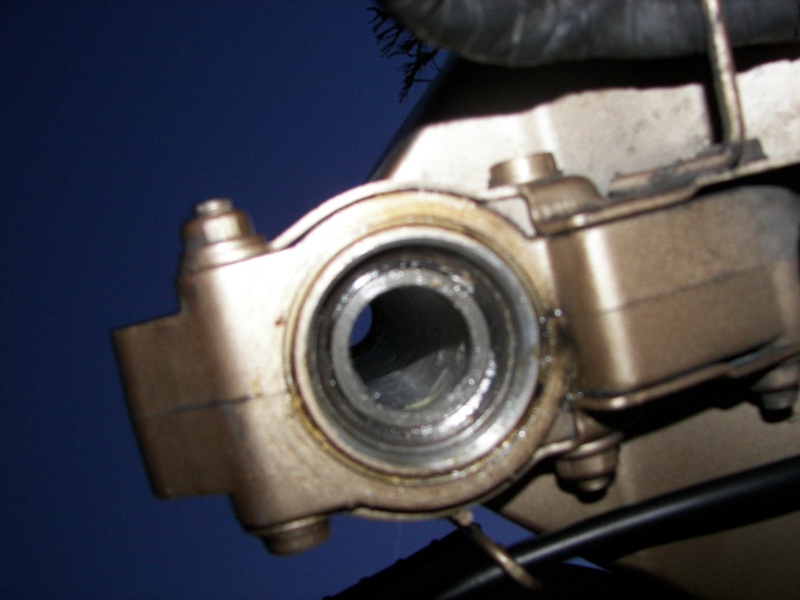

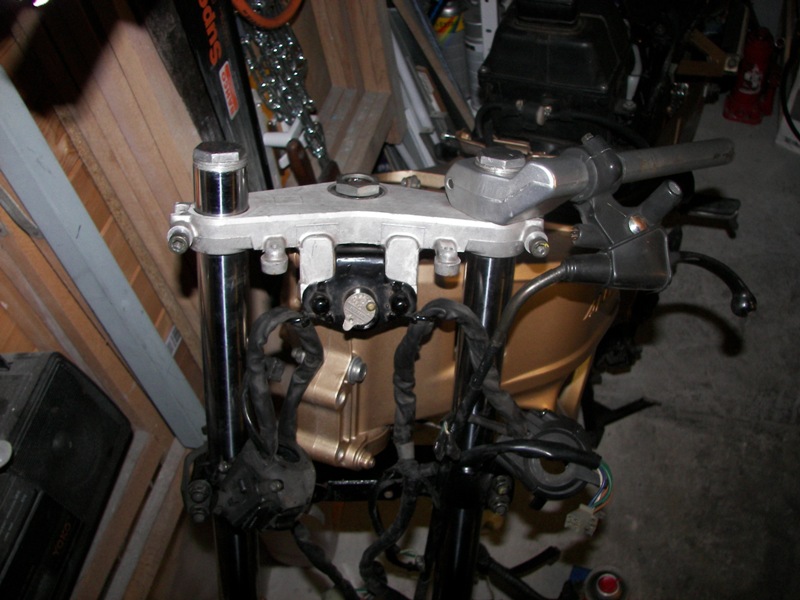

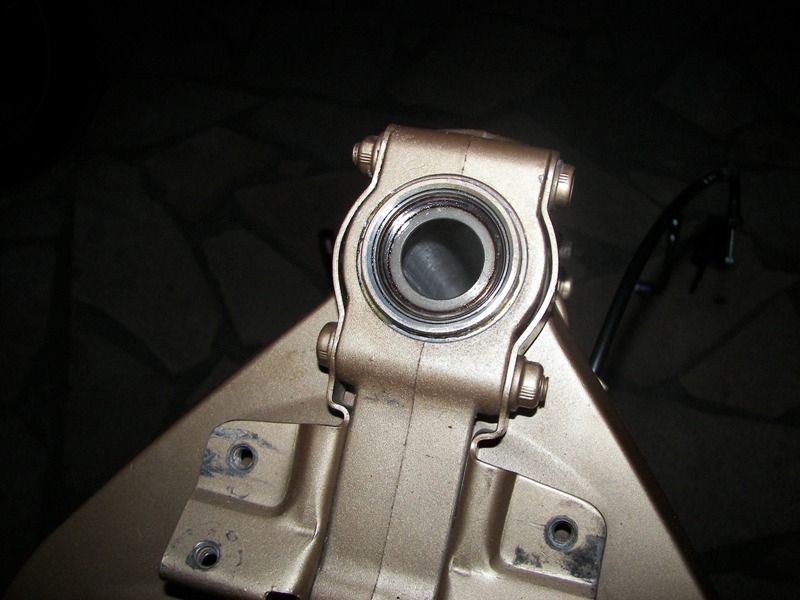

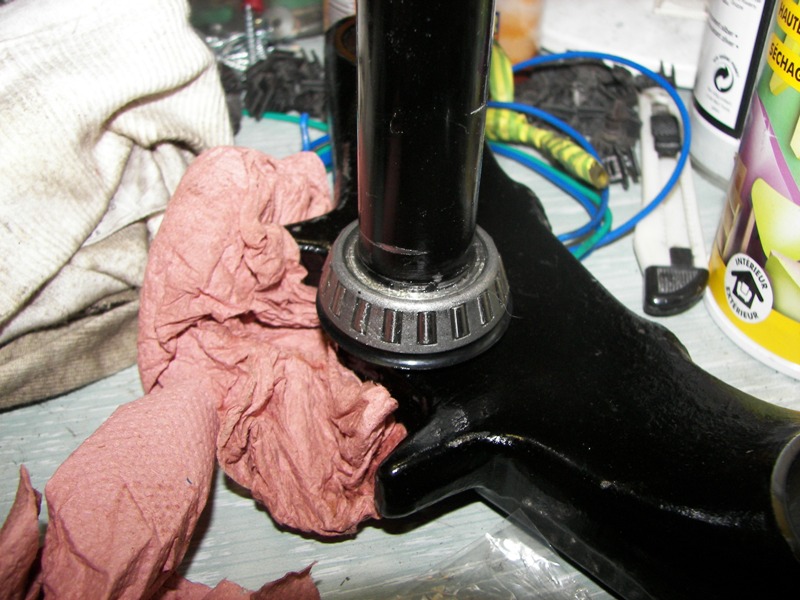

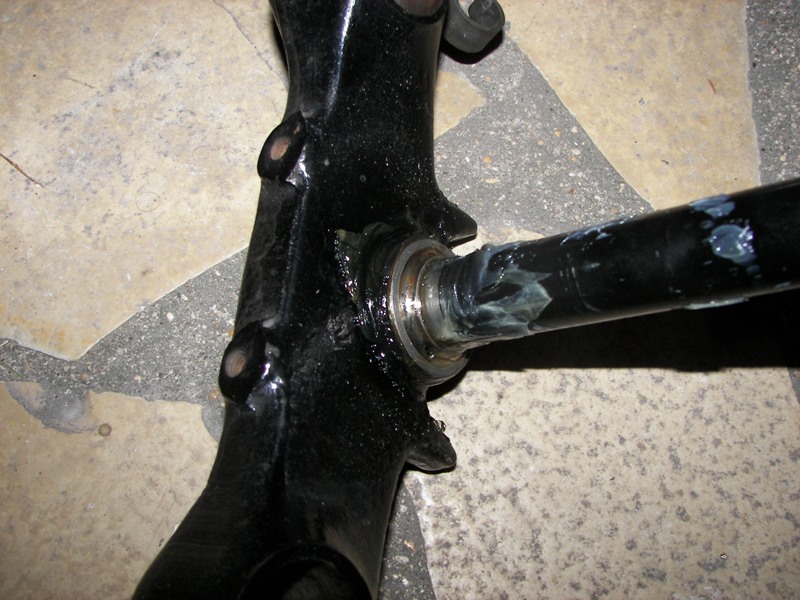

Remontage provisoire des billes de colonne supérieure (changement par des roulements coniques)
Et remontage de l'amortisseur neuf avec les bielettes (axes graissés)
photos à suivre
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 11 Mar 2011, 01:12

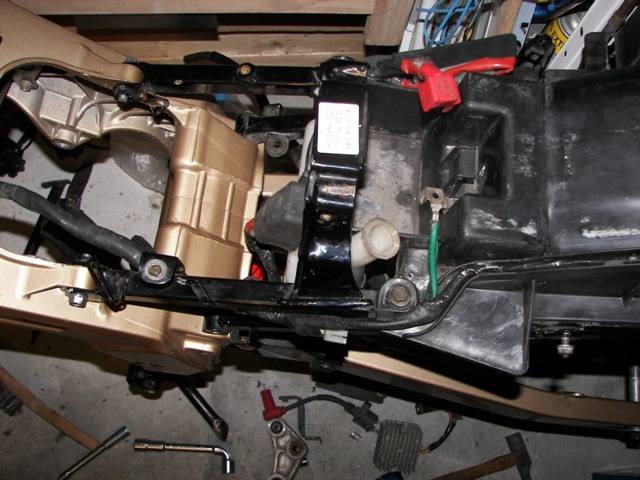

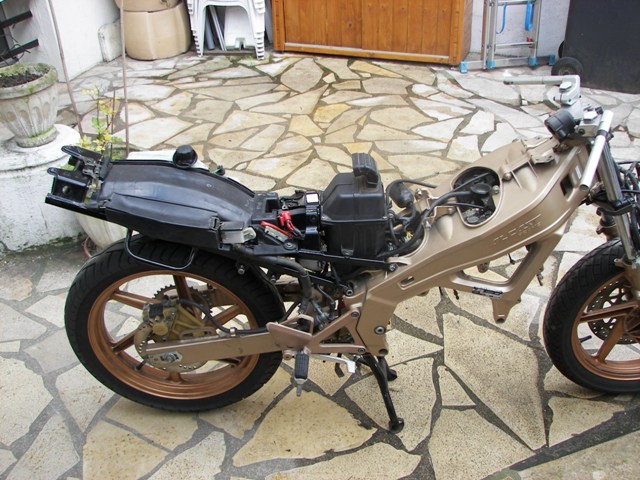

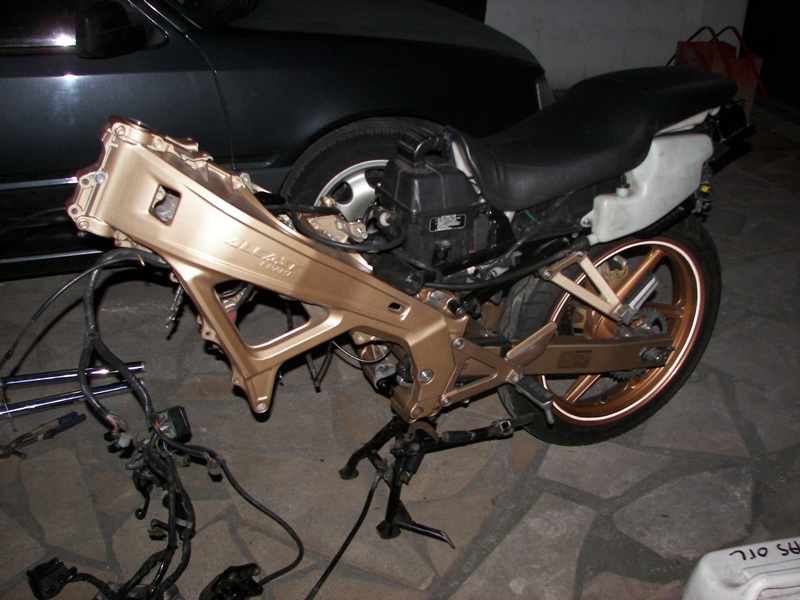

Voila le boulot de ce soir.
je me suis bien cassé les c.......s à remettre le passage de roue, les ingénieurs honda ont du oublier de réflechir sur ce coup.

Prochaine étape essayer de remettre le faisceau au niveau du cadre avant et remonter tous les éléments électriques.
la BAA, le moteur, la roue AR et l'étrier AR.
encore quelques heures et elles va commencer à ressembler à une moto.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
obimic
Légendes / Co-Admin
Posts: 4664
Joined: 31 Jul 2006, 10:59
Moto: KTM Superduke 990 2008
CB1000 Big-One 1996
Location: Plaisir (78)

Re: Remontage NSR JC20 Racing....

Unread post by obimic » 11 Mar 2011, 07:22

tu remonte la rouge et antracite?

PS: pourquoi JC20 racing? ya quoi de spécial?
moi? je suis le méchant Admin :twisted:

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 11 Mar 2011, 15:29

pour l'instant rien mais ça va venir
oui c'est la noir et bordeaux que je n'ai jamais fini de peindre et que j'avais mis en petits morceaux et dont j'ai vendu le moulin et quelques pièces mais comme j'en ai une deuxième qui était en attente avec les pièces des deux j'en remonte une.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 15 Mar 2011, 03:12

Aujourd'hui j'ai bien bosser, j'ai remonter la roue AR, remis le disque sur la roue avant, remonter l'étrier AR, remis en place tout le faisceau avec tous les élements électrique, Carbu remonté et réglé avec le passage des cables.
J'ai pas eu le temps de faire des photo mais demain je mets ça en ligne.
@+

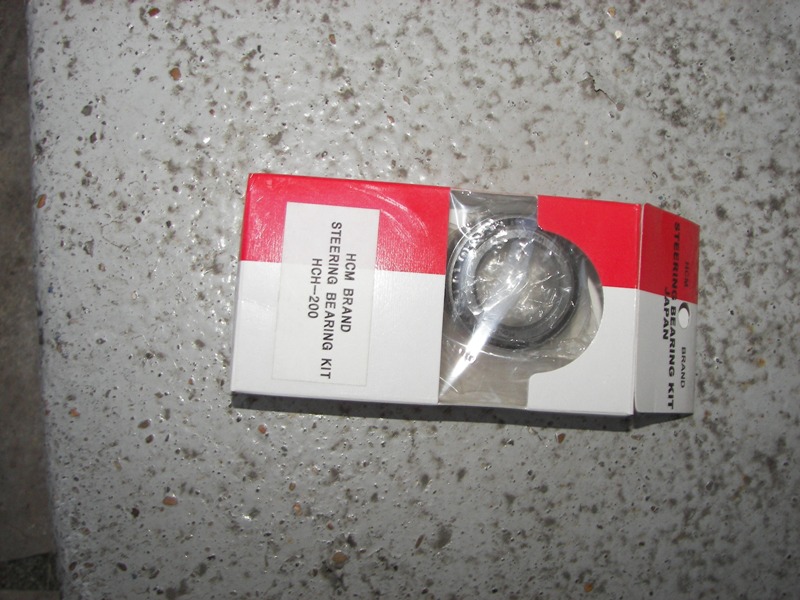

J'ai commander mes roulements coniques à aiguille chez WEMOTO.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 17 Mar 2011, 01:23

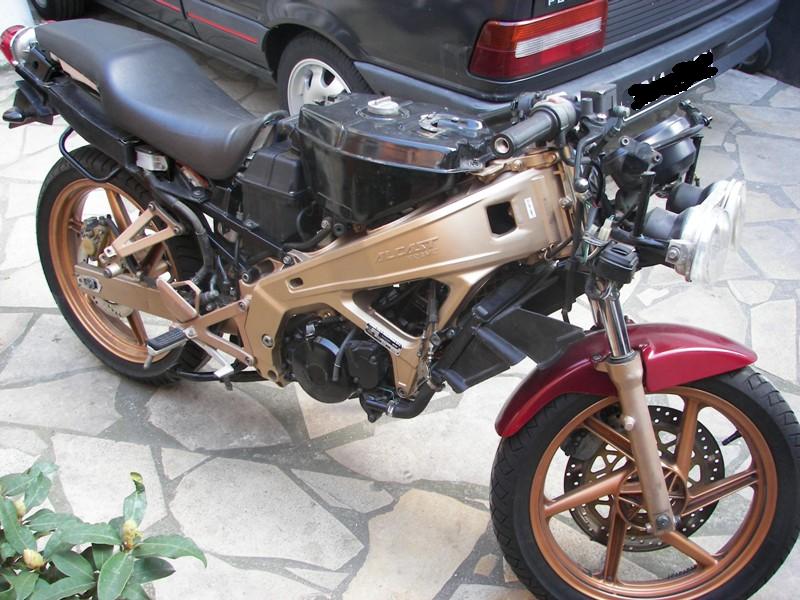

Une belle journée de taf.....

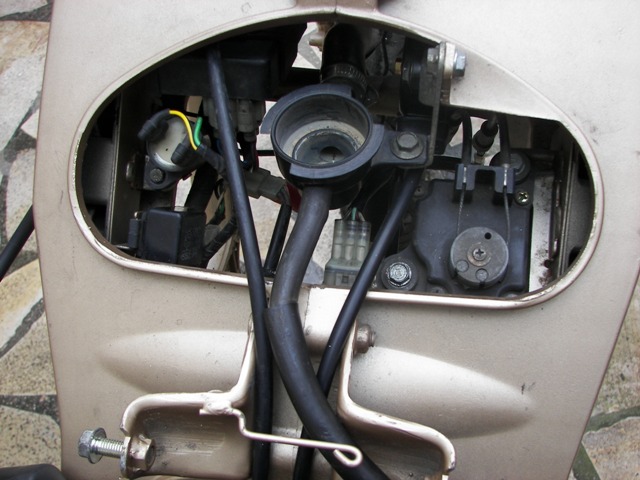

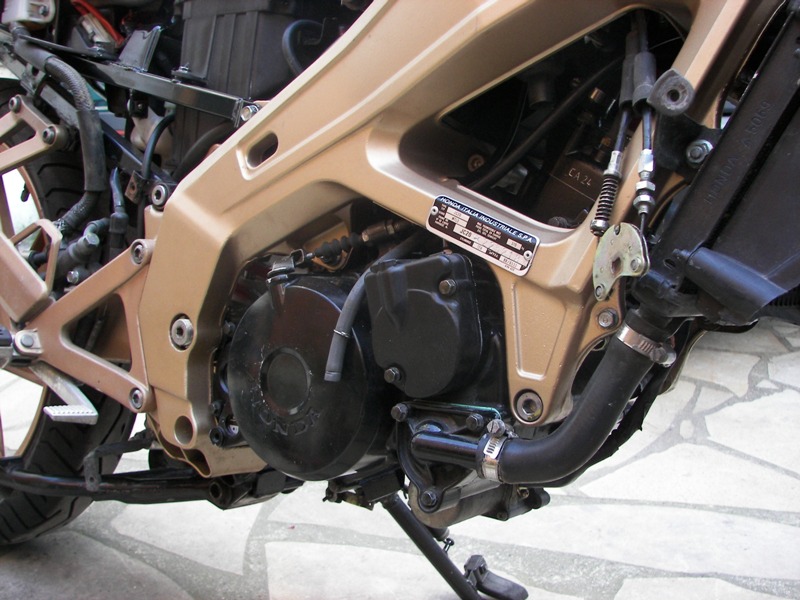

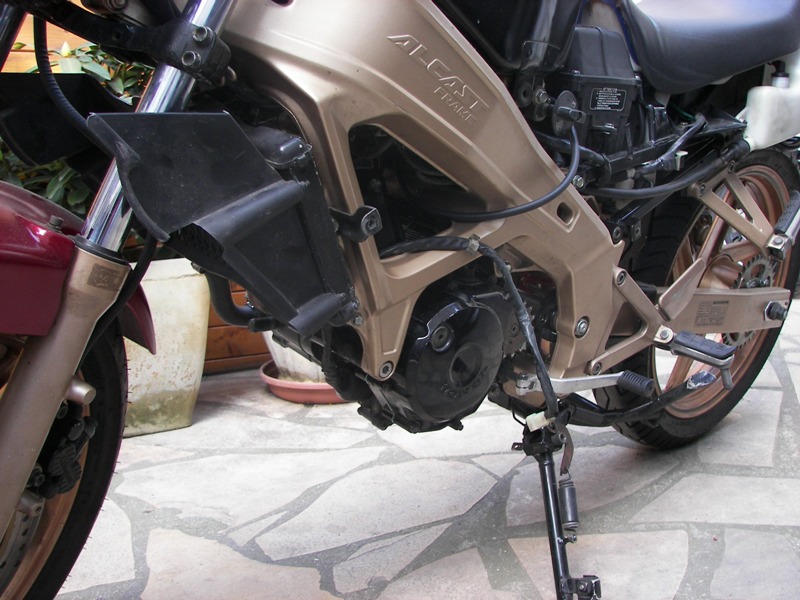

tous les accessoire remontés....

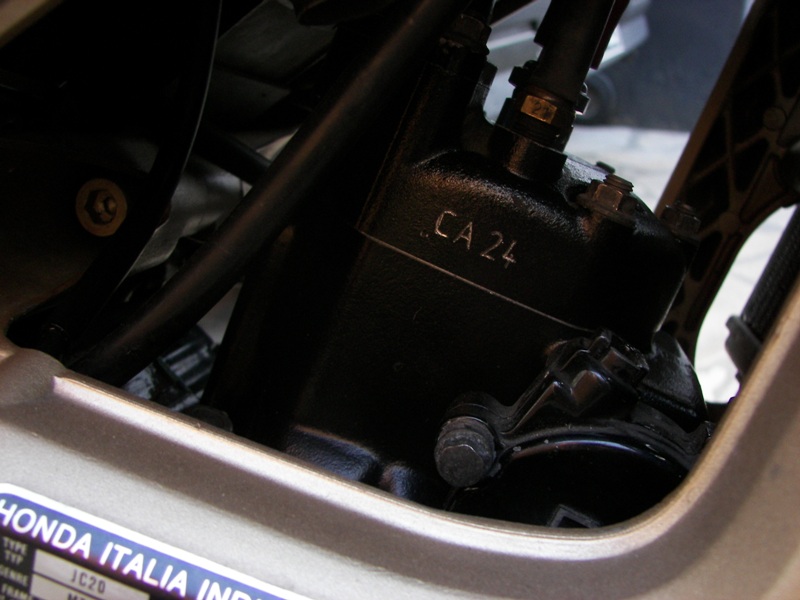

un carbu tout propre...

toujours en version "pédales"..... :mrgreen:

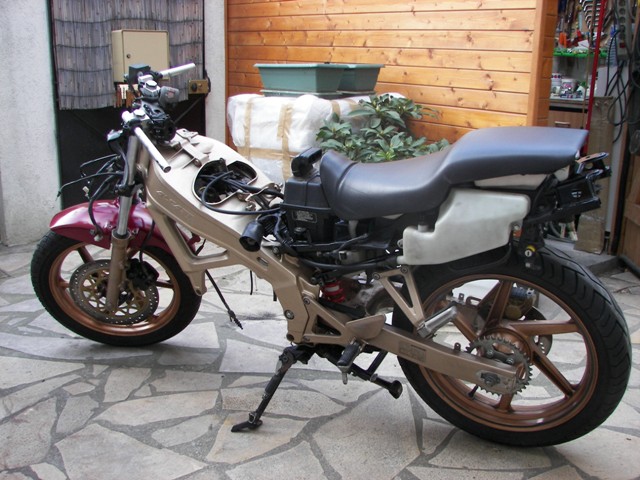

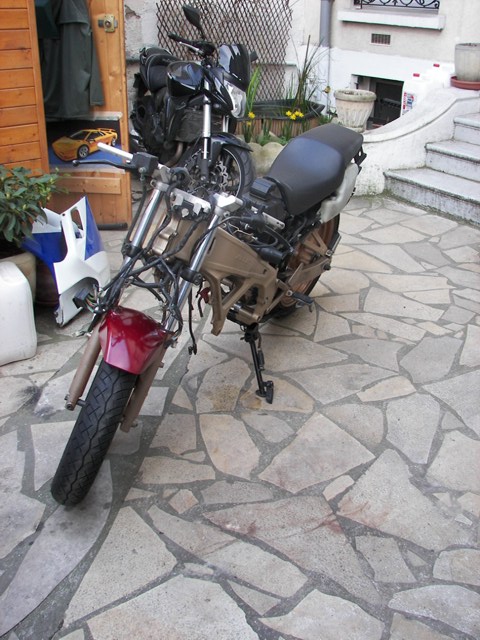

ça prends forme.....

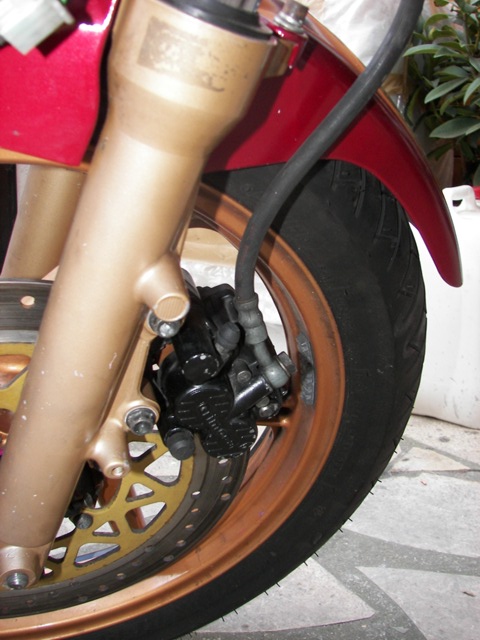

Et un étrier dégrippé...........

Et un bouchon tout beau tout neuf (enfin presque)

oups non ça c'est un 4 pat' de 102cv... :mrgreen:

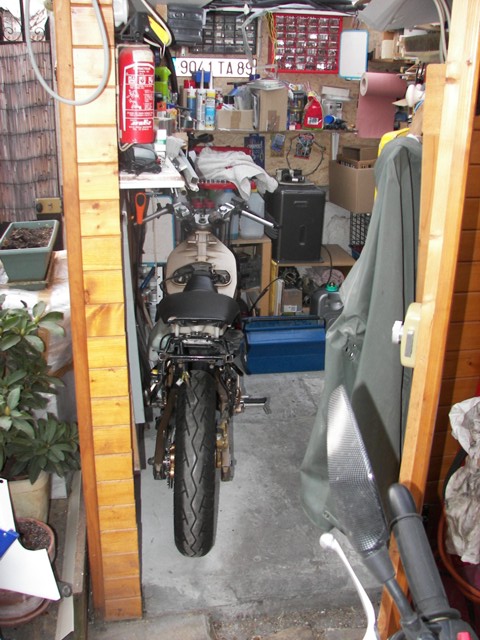

allez hop on range la bete c'est fini pour aujourd'hui.....

pour l'instant c'est status quo car il me manque le réservoir que j'ai vendu faut que je récupere l'autre qui est sur le JC20 orange
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 17 Mar 2011, 01:32

Le lien du topic du JC20 en orange que j'ai un peu laisser tomber mais qui sera peut etre fini un jour aussi
forum/viewtopic.php?f=5&t=2966&hilit=re ... &start=125

Mais bon pour le moment je me concentre sur le remontage de celle la une fois finie je rattaque l'autre. ( faut juste que je trouve toutes les pieces manquantes.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
krauthaker
Légende
Posts: 2697
Joined: 25 Oct 2009, 21:22
Moto: Honda 125 Nsr 1989
honda 600 cbr 1992
Location: saint mamet la salvetat 15220

Re: Remontage NSR JC20 Racing....

Unread post by krauthaker » 17 Mar 2011, 05:35

tu cherche quoi comme pieces :!:
rieNSR de courrir il faut partir a bloc

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 17 Mar 2011, 10:58

pour l'instant rien avec deux j'en remonte une on verra la deuxième après.
il me faudra un réservoir et un BM en pièce principale, apres on verra.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
krauthaker
Légende
Posts: 2697
Joined: 25 Oct 2009, 21:22
Moto: Honda 125 Nsr 1989
honda 600 cbr 1992
Location: saint mamet la salvetat 15220

Re: Remontage NSR JC20 Racing....

Unread post by krauthaker » 17 Mar 2011, 12:11

tu en a sur leboncoin
rieNSR de courrir il faut partir a bloc

User avatar
obimic
Légendes / Co-Admin
Posts: 4664
Joined: 31 Jul 2006, 10:59
Moto: KTM Superduke 990 2008
CB1000 Big-One 1996
Location: Plaisir (78)

Re: Remontage NSR JC20 Racing....

Unread post by obimic » 17 Mar 2011, 13:24

il est de coutume que les topics de nos motos et ce qu'on en fait esthétiquement ou mécaniquement soit dans la section "Photo" du forum.... J'ai déplacé le sujet.
moi? je suis le méchant Admin :twisted:

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 17 Mar 2011, 14:24

obimic wrote:il est de coutume que les topics de nos motos et ce qu'on en fait esthétiquement ou mécaniquement soit dans la section "Photo" du forum.... J'ai déplacé le sujet.
pas de pb :wink:
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 23 Mar 2011, 11:16

j'ai reçu mes roulements de colonne donc hier soir c'était montage. place aux photos:














Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
krauthaker
Légende
Posts: 2697
Joined: 25 Oct 2009, 21:22
Moto: Honda 125 Nsr 1989
honda 600 cbr 1992
Location: saint mamet la salvetat 15220

Re: Remontage NSR JC20 Racing....

Unread post by krauthaker » 23 Mar 2011, 11:29

wep beau boulot ta raison xav un jc20 est plus beau qu'un jc22 8)
rieNSR de courrir il faut partir a bloc

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 23 Mar 2011, 11:49

Merki, mais j'ai encore du boulot
reste à remonter toute l'araignée de compteur + feu avant, le feu ar et la fin du passage de roue AR, le moteur + le radiateur.
Faire tout les pleins et roder la bete.

apres j'ai de la peinture de carénage à faire et refaire.
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 19 Apr 2011, 22:49

des ptites news fraiches
remontage du moteur ce week end









Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

User avatar
mrbrikolage
Légendes / Co-Admin
Posts: 2714
Joined: 23 Feb 2007, 15:56
Moto: Honda Hornet 2010
Nsr 125 JC20 1991
GPZ 500 1989
Location: Val de Marne 94
Contact:

Re: Remontage NSR JC20 Racing....

Unread post by mrbrikolage » 19 Apr 2011, 22:56

reglage PAH ok et purge ok
remplissage liquide de refroidissement ok mais fuite par le thermocontact :twisted: :twisted:
il reste à regler les valves mais batterie HS du coup moteur de valve pas mis dans la bonne position :twisted: :twisted:
mettre un peu d'essence dans le réservoir et essayer de lancer la bete.
En espérant que il n'y aura pas d'autres conneries.

il reste le remontage des carénages, à trouver un kit chaine surement une batterie, et à roder le HM pdt 500 bornes.Et après :sm3: :sm3: :sm3: :sm3: ..........
Un JC20 en cours de restauration
Un JC20 en pieces détachées à vendre
Un TC01 à vendre
Un GPZ 500 roulant à fiinir.
Un Bandit mode éclair VENDU
Un H6 en mode Frelon POWAAAAAA!!!!!!

Post Reply
